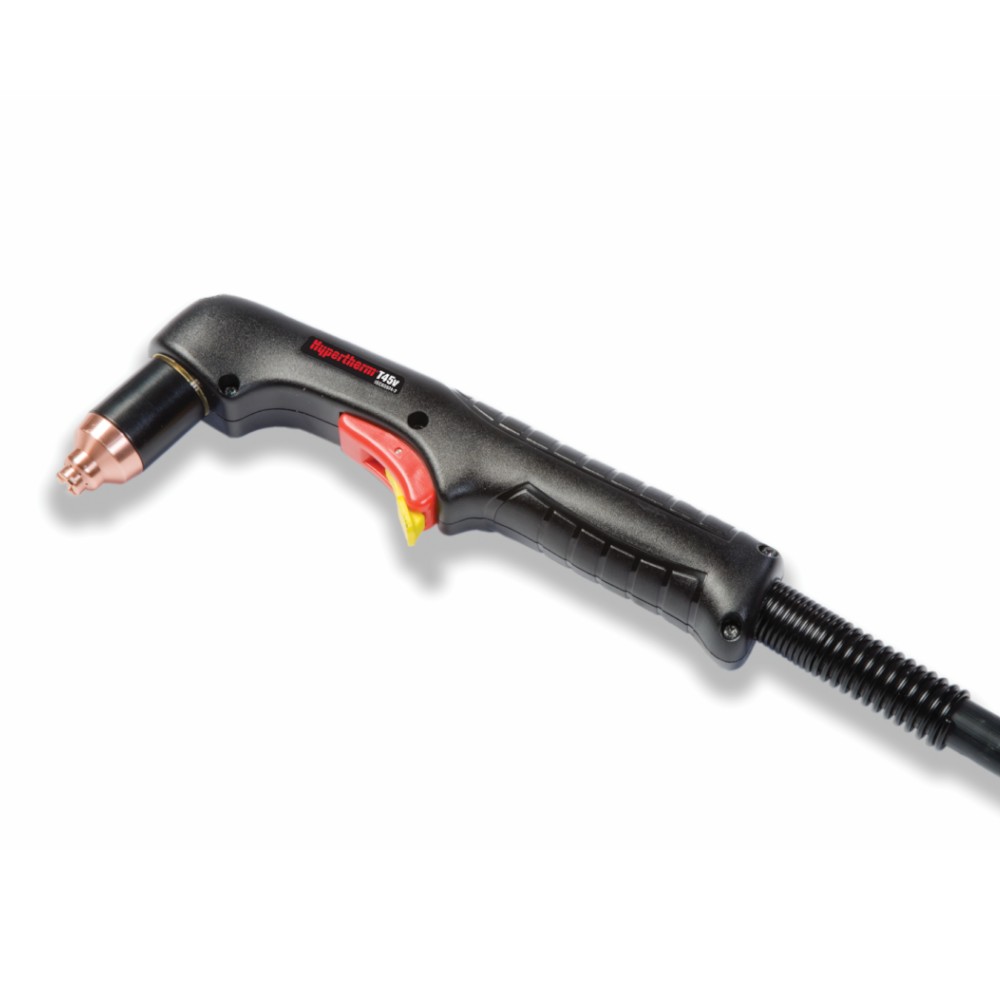

Hypertherm Handbrenner Mod
Einen Handbrenner zu einem Maschinenbrenner umrüsten, und somit ein paar €€ sparen.
- Zerlegen des Handbrenners, einfach komplett auseinander bauen.

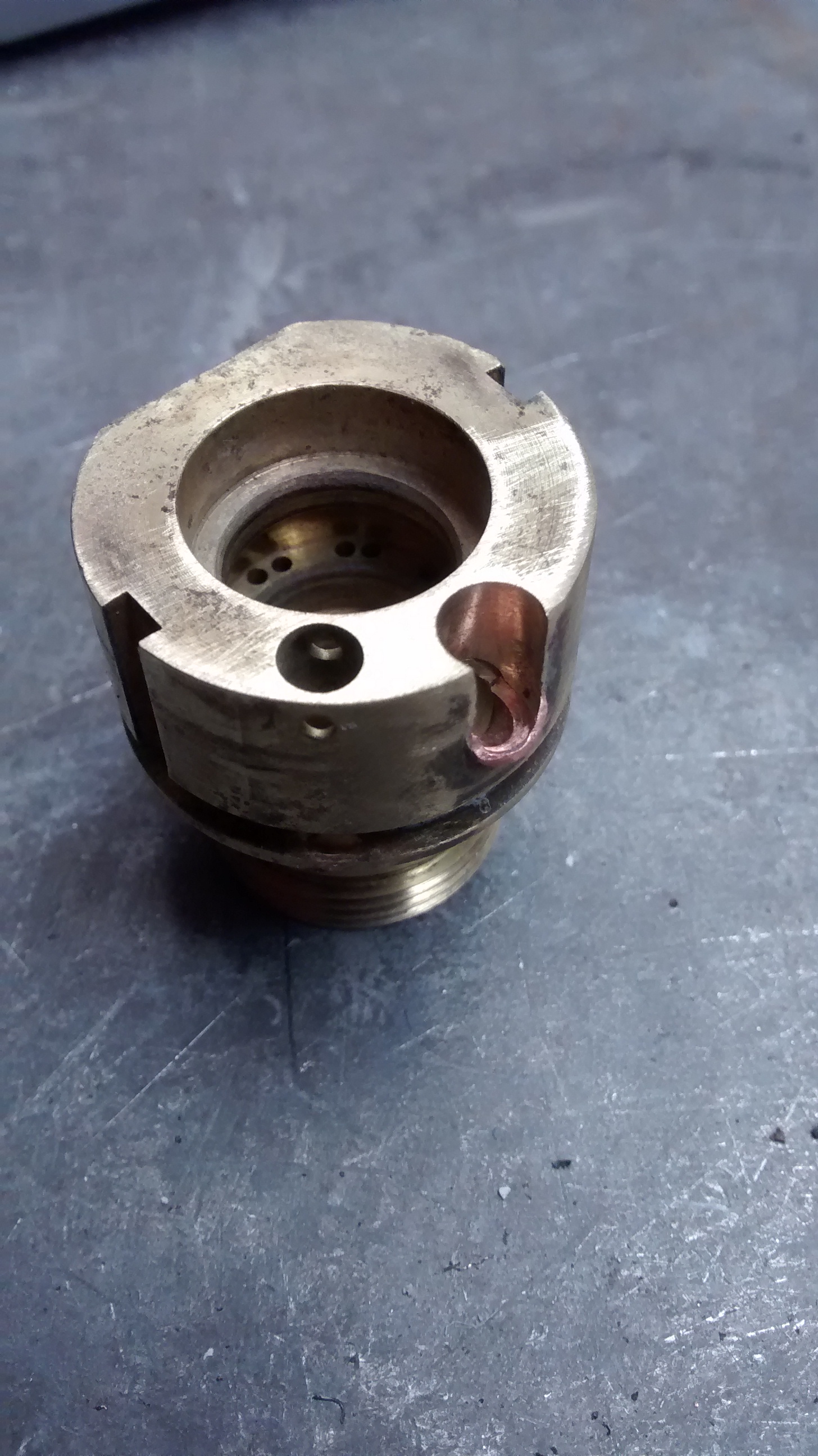

- Zerlegen der Düse. Da wir löten müssen, sollte auch das Kunststoff Innenteil entfernt werden. Dies lässt sich gut mit einem Bohrer herausdrücken.
- Ausbohren der Düse mit einem 5mm Fräser.

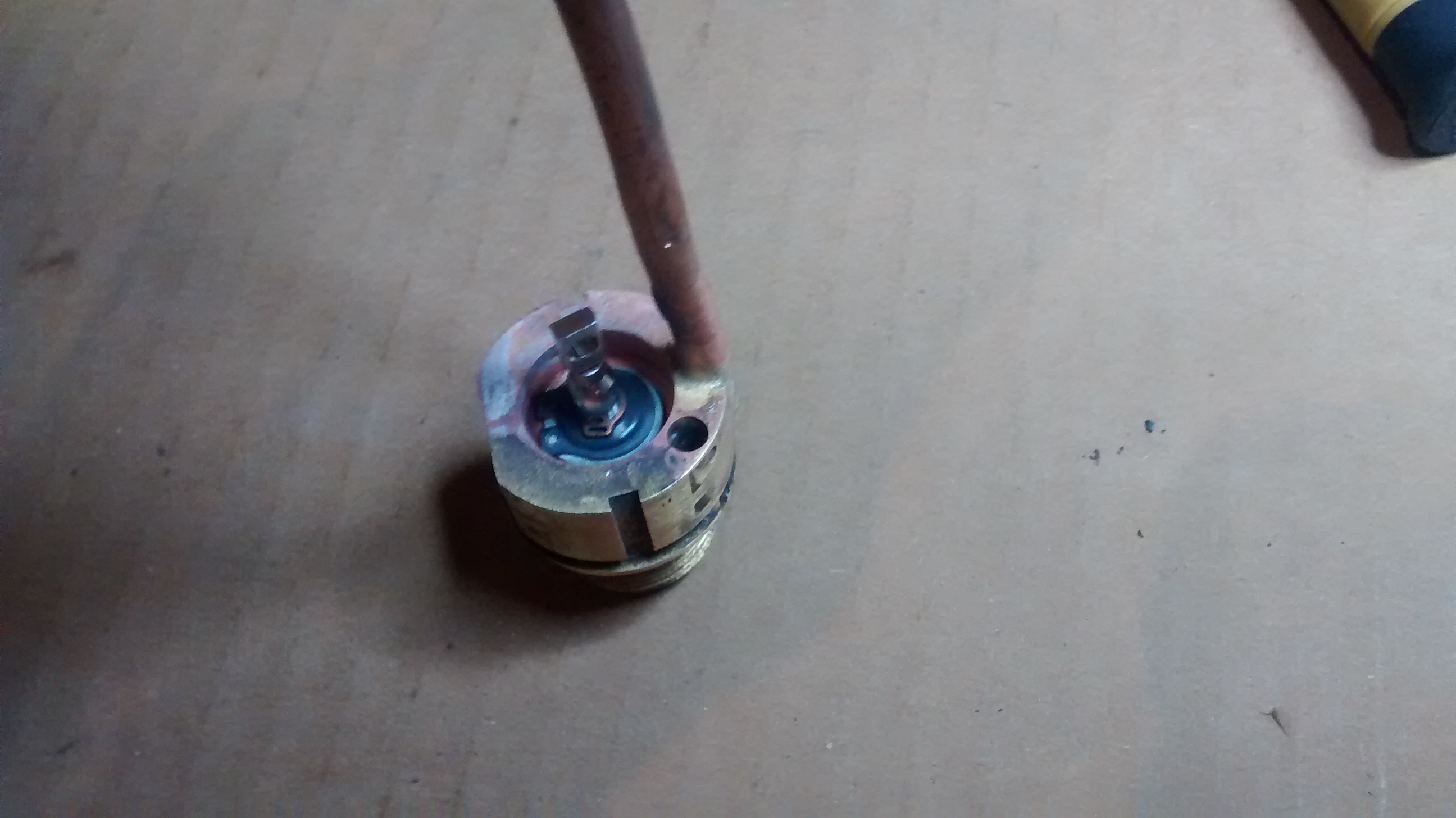

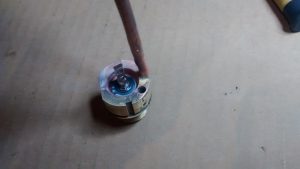

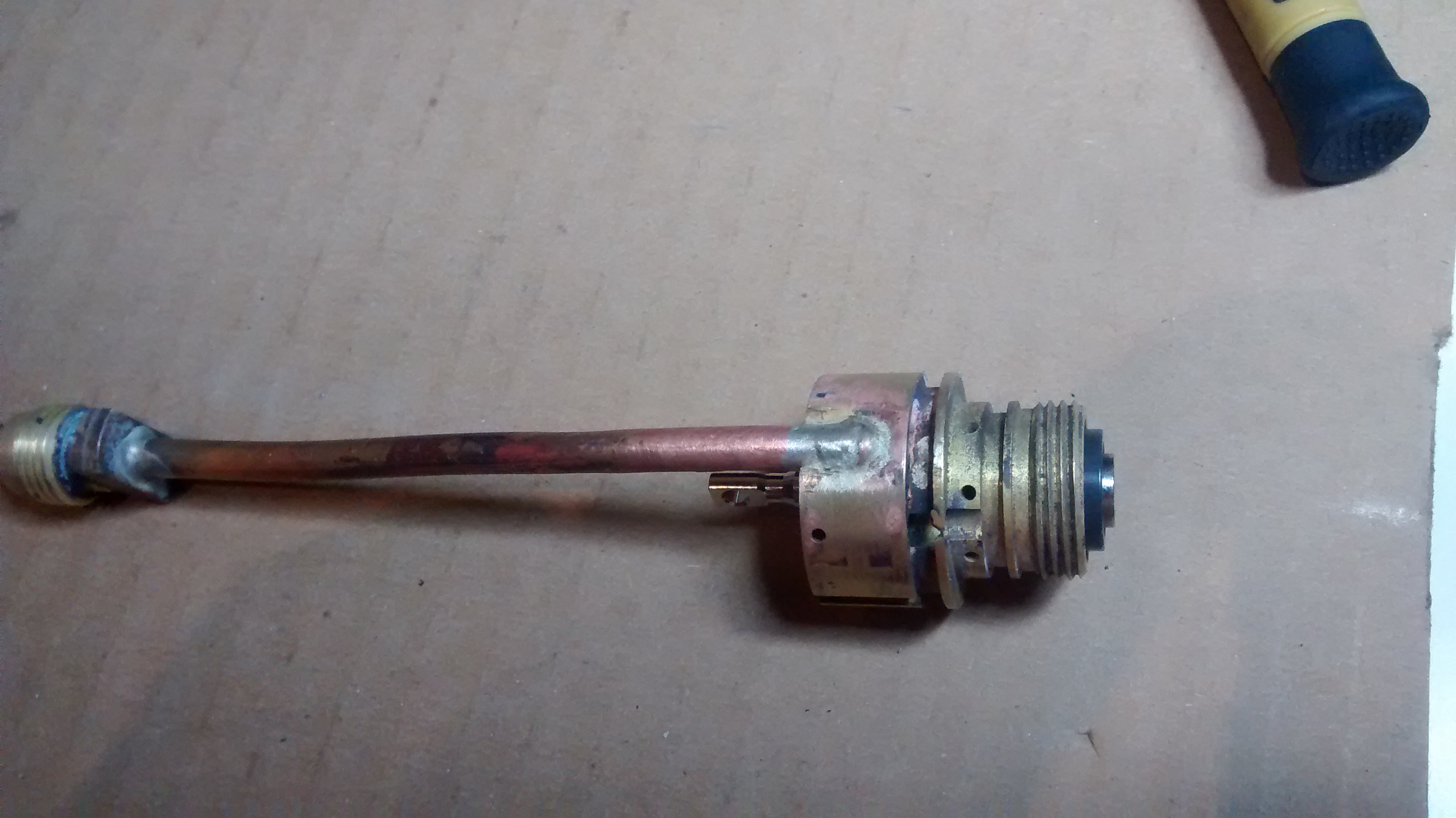

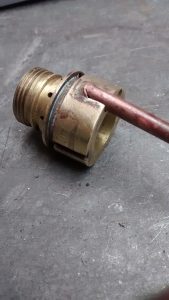

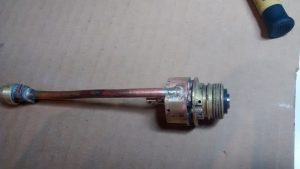

- Anlöten des Druckluftrohres

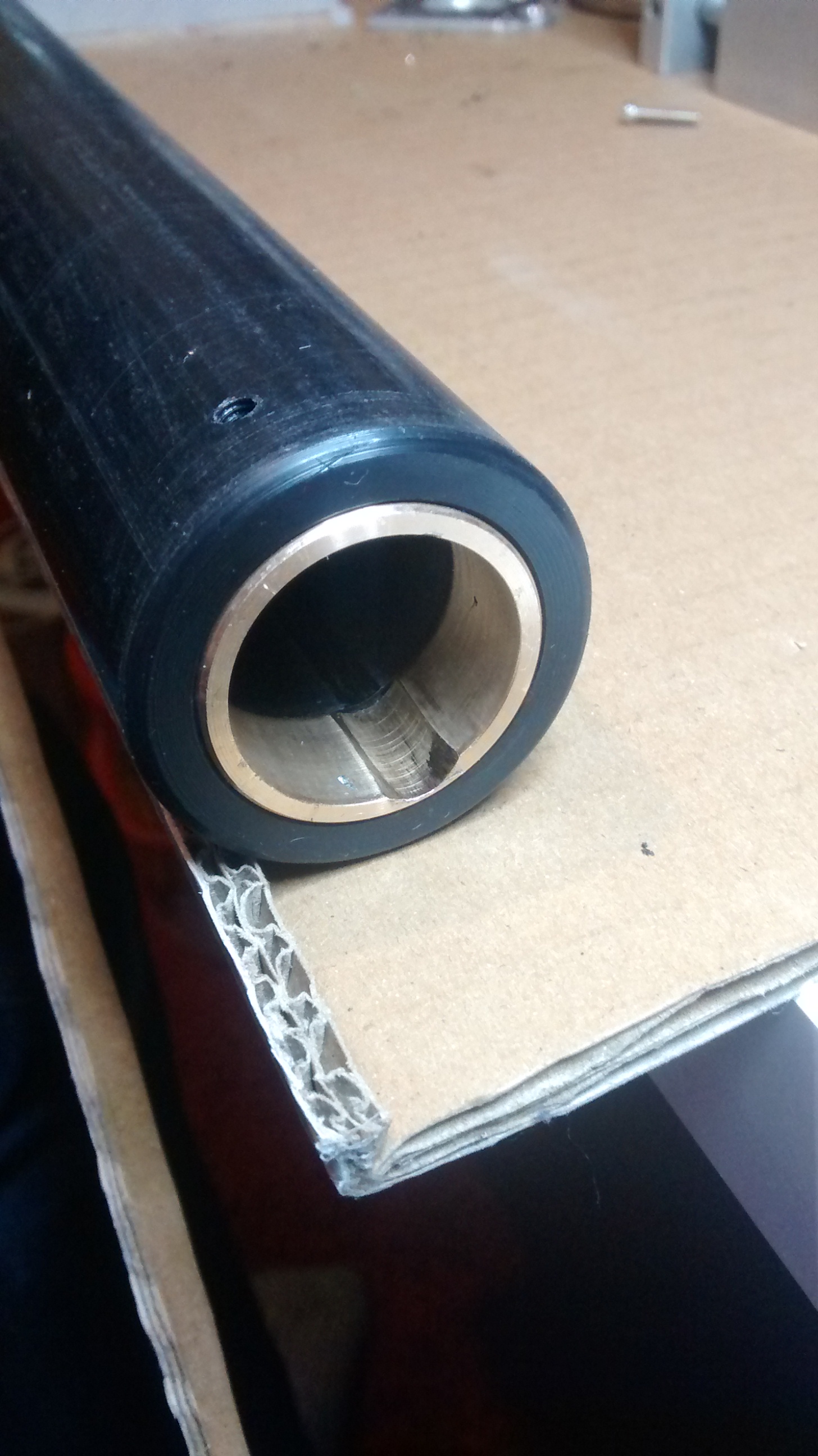

- Der Schaft ist aus POM hergestellt. Mit einem 27mm Bohrer an der Drehbank ausgebohrt. Am Schaftende ist ein M32 Gewinde für die Kabelverschraubung.
- Vorne ist noch ein kleiner Adapterring eingesetzt. Mit einer Nut für das Druckluftrohr

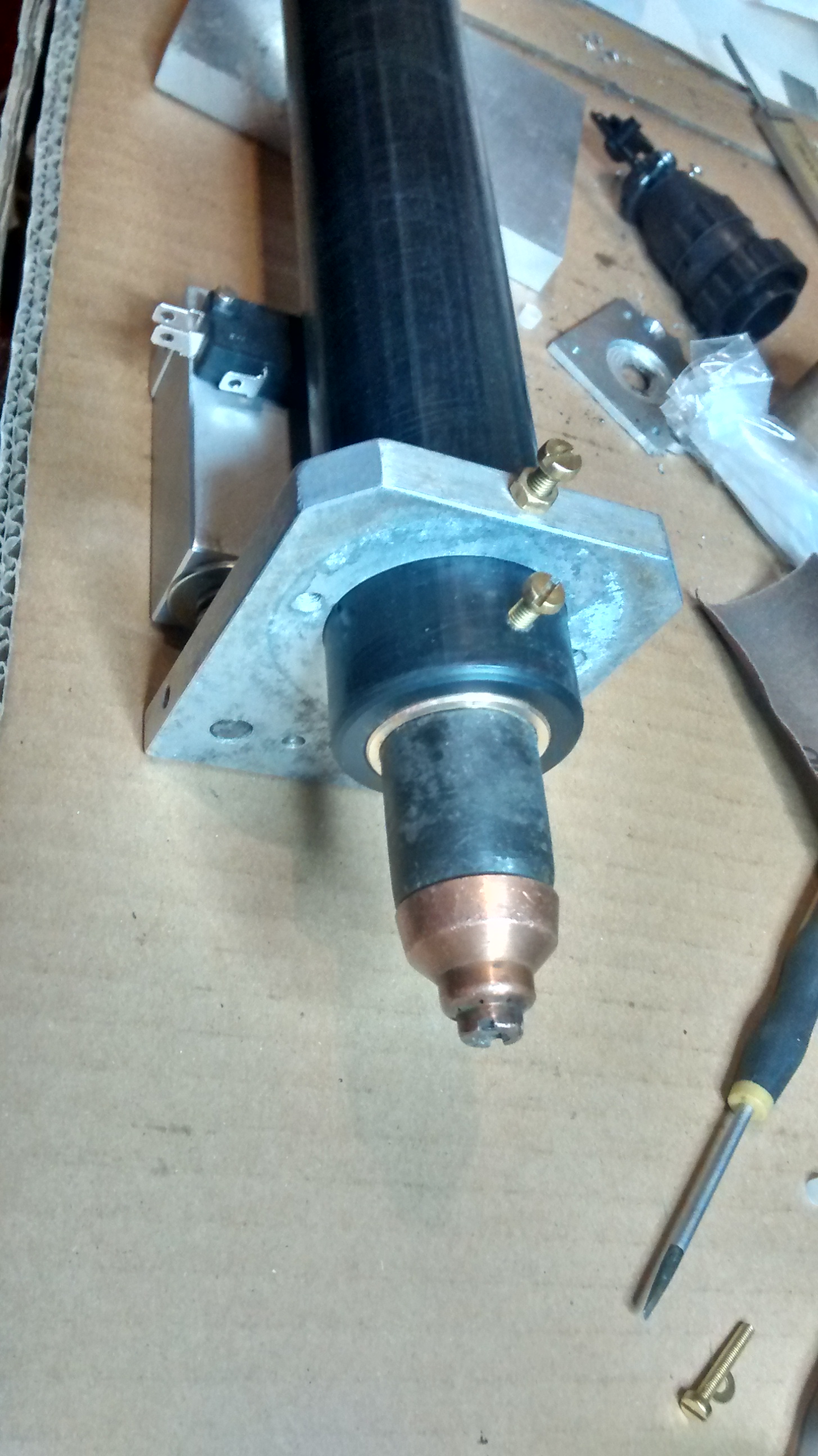

- Nun alles wieder zusammenbauen und anschließen.
- Alles in den Schaftschieben und mit einer Madenschraube von außen fixieren.
- Nun – da wir ja keinen Schalter und keine Kappenüberwachung mehr haben noch den Stecker demontieren und Folgende Pins überbrücken.
Pin 7 = Orange = +18V
Pin 8 = Gelb = Mech Torch
Pin 5 = Blue = Cap Sensor
Diese einfach mit einander Verbinden.
Pin 6 = Violett = Start
Diesen einfach isolieren.Zur Info die Krimppins sind hier die gleichen wie beim CNC Interface.

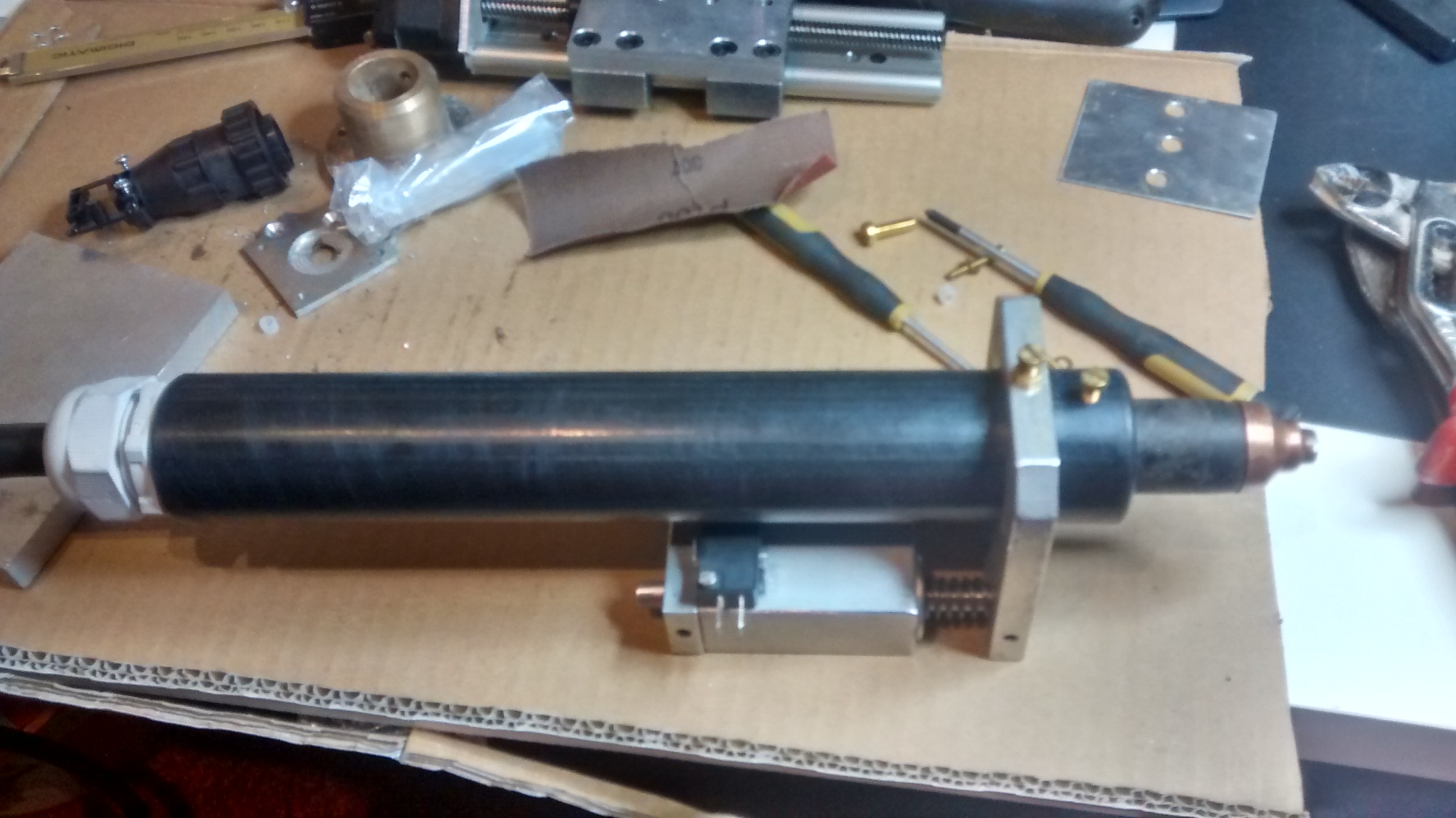

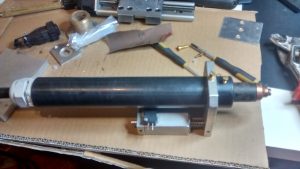

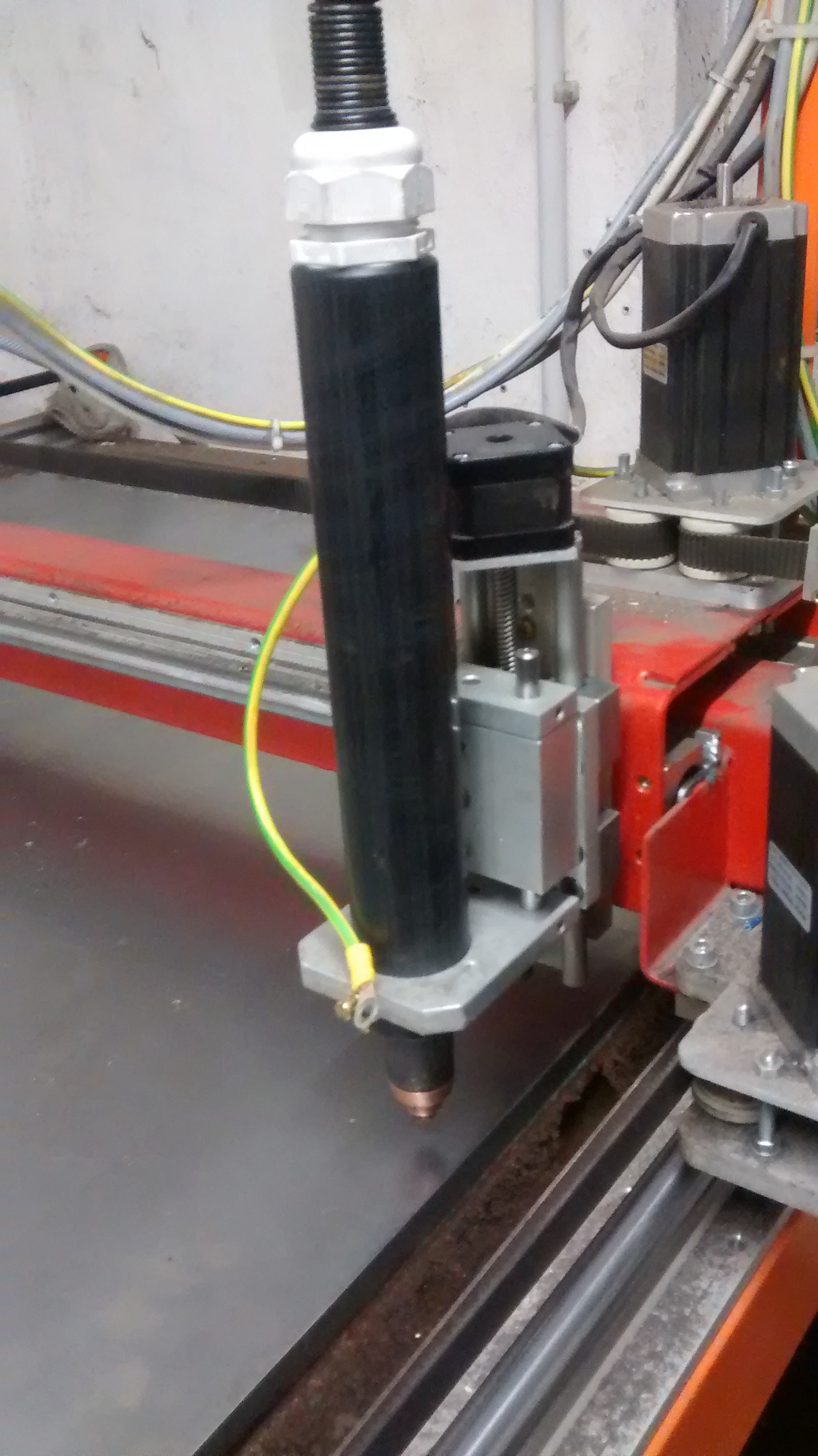

Nun noch ein paar Fotos:
